非固化復(fù)合耐根穿刺防水卷材在地下車庫頂板的應(yīng)用逐漸受到客戶的認(rèn)可，本文給大家簡要介紹此應(yīng)用系統(tǒng)的性能優(yōu)勢、施工流程和技術(shù)要點(diǎn)。
1、兩種材料高度的相容性
非固化橡膠瀝青防水涂料與耐根穿刺防水卷材（瀝青基），因材性相近而具有高度的相容性，兩種材料在工程中復(fù)合使用，相互之間不產(chǎn)生有害的物理與化學(xué)作用。
2、基層滿粘杜絕防水層下竄水

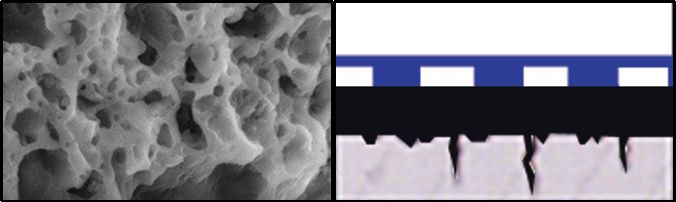

混凝土內(nèi)部約有20%的孔隙，這些孔隙形狀各異、孔徑大小不一，或聯(lián)通或形成獨(dú)立空間，聯(lián)通的孔隙形成了滲水通道。非固化橡膠瀝青防水涂料被涂布混凝土或砂漿基層上后，不僅與基層形成100%的滿粘，而且始終保持粘連狀態(tài)，杜絕了水在防水層下的竄流。
3、抵抗基層開裂應(yīng)力保護(hù)防水系統(tǒng)完整性
非固化橡膠瀝青防水涂層在-20℃~70℃的溫度范圍內(nèi)始終處于粘連狀態(tài)，當(dāng)基層開裂時(shí)，裂縫表面的非固化橡膠瀝青防水涂層變薄，但并未拉斷，這一過程吸收了混凝土開裂對防水層產(chǎn)生的應(yīng)力，避免了涂層表面的卷材防水層被拉斷，從而保證了防水層的整體性，避免了滲漏。
二、施工流程及技術(shù)要點(diǎn)
1、施工工藝
機(jī)具準(zhǔn)備、材料準(zhǔn)備→基層處理→細(xì)部附加層施工→大面噴涂或刮涂非固化橡膠瀝青防水涂料→大面鋪貼耐根穿刺防水卷材→熱熔搭接縫→質(zhì)量驗(yàn)收→保護(hù)層施工
2、技術(shù)要點(diǎn)
1. 基層清理
基層應(yīng)堅(jiān)實(shí)、平整、無灰塵、無油污。平面與立面交接處的陰陽角、穿結(jié)構(gòu)管道根等，均應(yīng)做成半徑為 50mm 的圓弧。
2. 一般細(xì)部附加處理
在鋪設(shè)大面卷材防水層之前，應(yīng)先按相關(guān)規(guī)范和設(shè)計(jì)要求在細(xì)部節(jié)點(diǎn)部位粘貼附加防水層，對管根、預(yù)埋件、陰陽角等處先刮涂非固化橡膠瀝青防水涂料，然后復(fù)合胎體增強(qiáng)材料及附加層施工，附加層寬度為500mm寬，應(yīng)滿粘結(jié)在基層上。
陰陽角附加層做法

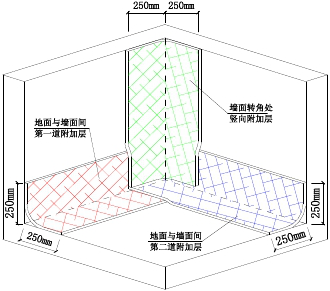

陰角三維附加層構(gòu)造圖
3. 大面噴涂或刮涂非固化橡膠瀝青防水涂料。涂料厚度涂刷均勻，不得漏刷并達(dá)到設(shè)計(jì)厚度。
4. 在已涂刷好非固化橡膠瀝青防水涂料的基層表面，按照所選卷材的寬度，留出搭接縫尺寸（長短邊均為 100mm），將鋪貼卷材的基準(zhǔn)線確定好，按此基準(zhǔn)線進(jìn)行卷材鋪貼施工。鋪貼后卷材應(yīng)平整、順直，搭接尺寸正確，不得扭曲。其中，相鄰兩幅卷材的短向搭接縫位置應(yīng)彼此錯(cuò)開不小于500mm。
耐根穿刺卷材鋪貼平面圖
5. 接縫處理
長、短邊搭接縫采用熱熔粘結(jié)，用噴燈充分烘烤搭接邊上層卷材底面和下層卷材上表面瀝青涂蓋層，必須保證搭接處卷材間的瀝青密實(shí)熔合，且有熔融瀝青從邊端擠出，形成寬度 2-5mm 的勻質(zhì)瀝青條，達(dá)到封閉接縫口的目的。
卷材搭接示意圖
非固化復(fù)合防水卷材非固化復(fù)合耐根穿刺防水卷材在地下車庫頂板的應(yīng)用逐漸受到客戶及用戶的認(rèn)可，本文給大家簡要介紹此應(yīng)用系統(tǒng)的性能優(yōu)勢、施工流程和技術(shù)要點(diǎn)。 性能優(yōu)勢l
由住建部批準(zhǔn)發(fā)布的國家標(biāo)準(zhǔn)GB55030-2022《建筑與市政工程防水通用規(guī)范》于2023年4月1日已經(jīng)開始實(shí)施，該規(guī)范為強(qiáng)制性工程建設(shè)規(guī)范，全部條文必須嚴(yán)格執(zhí)行?！督ㄖc市政工程
